Ad-Hoc Advanced Mesh Duplication

収録パッケージ: kb10uy’s Various Tools / org.kb10uy.zatools (>= 6.0.0)

上級者向けのコンポーネントです！

概要

アバターのビルド時に既存の SkinnedMeshRenderer から部分的にメッシュを複製しつつ、それらの頂点属性を自由に変更できるコンポーネントです。

NDMF Preview に対応していますが、パフォーマンス上の問題によりデフォルトで無効になっています。

使い方

アバター内に作成した空の GameObject に Zatools Advanced Duplicate Mesh on Build を追加します。SkinnedMeshRenderer が同時に追加されます。

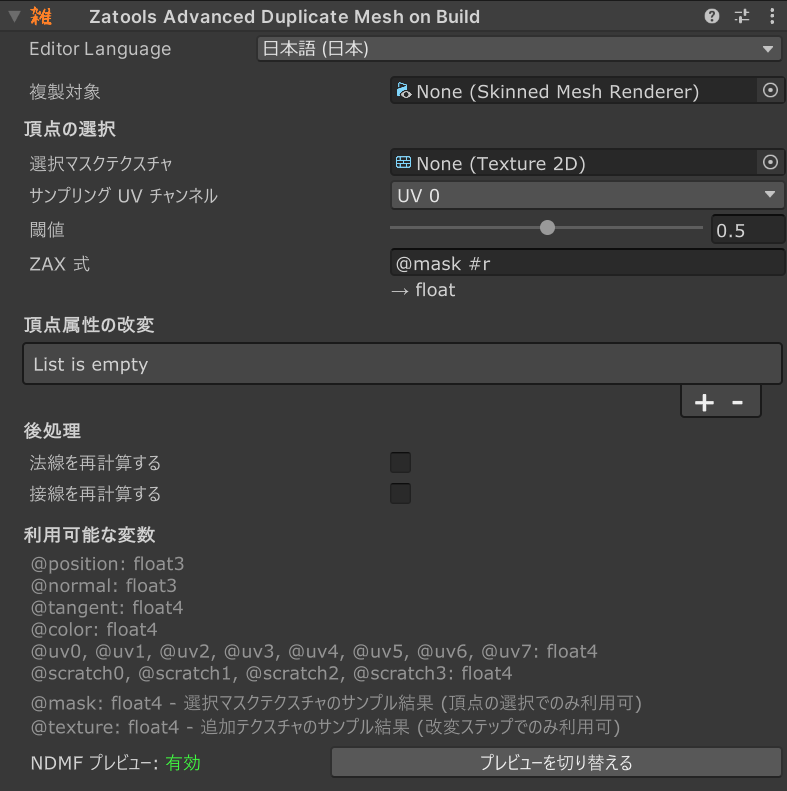

Component View Component View

  • 複製対象: メッシュの複製元になる SkinnedMeshRenderer。指定しない場合実行されません。

頂点の選択

  • 選択マスクテクスチャ: 複製対象の頂点を選択するためのマスクテクスチャ。元テクスチャが sRGB でインポートされている場合 sRGB to Linear 変換が適用されます。
  • サンプリング UV チャンネル: 選択マスクテクスチャをどの UV チャンネルでサンプリングするか指定します。
  • 閾値: 下の ZAX 式の返り値のうち、この値以上の頂点によって構成されるポリゴンが複製されます。
  • ZAX 式: ZAX で頂点選択の式を指定します。

頂点属性の改変

要素を追加すると上から順に適用されます

  • 有効: この改変要素を適用するかどうか。
  • 書き込み先: 書き込み先の頂点属性。
  • 追加テクスチャ: 下の ZAX 式で追加で参照するテクスチャ。元テクスチャが sRGB でインポートされている場合 sRGB to Linear 変換が適用されます。
  • サンプリング UV チャンネル: 追加テクスチャをこの改変要素が適用されるタイミングでどの UV チャンネルでサンプリングするか指定します。
  • ZAX 式: ZAX で書き込む頂点属性の計算式を指定します。

後処理

  • 法線を再計算する: Mesh.RecalculateNormals() を実行するかどうか。
  • 接線を再計算する: Mesh.RecalculateTangents() を実行するかどうか。

ZAX 式で利用可能な変数について

  • @position (float3) 頂点座標
  • @normal (float3) 頂点法線
  • @tangent (float4) 頂点接線
  • @color (float4) 頂点カラー
  • @uv0~7 (float4) UV 値
  • @scratch0~3 (float4) スクラッチ領域。改変要素間でデータを受渡しするのに利用可能で、頂点には書き込まれません

これ以外に、頂点の選択では @mask (float4) が、それぞれの改変要素では @texture (float4) が利用可能です。
